设计用水量:
军运会接待酒店2栋楼共6层,约128个客房,满足约400人生活用热水,入住率100%;每天总用热水量400人/80L≈32吨;
系统设计要求:
1、用热水量大,全天24小时供热水,采用变频恒压供水。
2、加装回水管路及控制器热水即开即热。
3、要求机组噪音低,全自动智能运行控制方便管理。
设备选型:
1、采用168块平板太阳能+4台DE-92W/D空气能热泵机组35吨方形保温水箱一个
2、威乐PH-257循环泵4台,变频加压泵2台
3、全自动电控箱、水管、电线及辅材一批

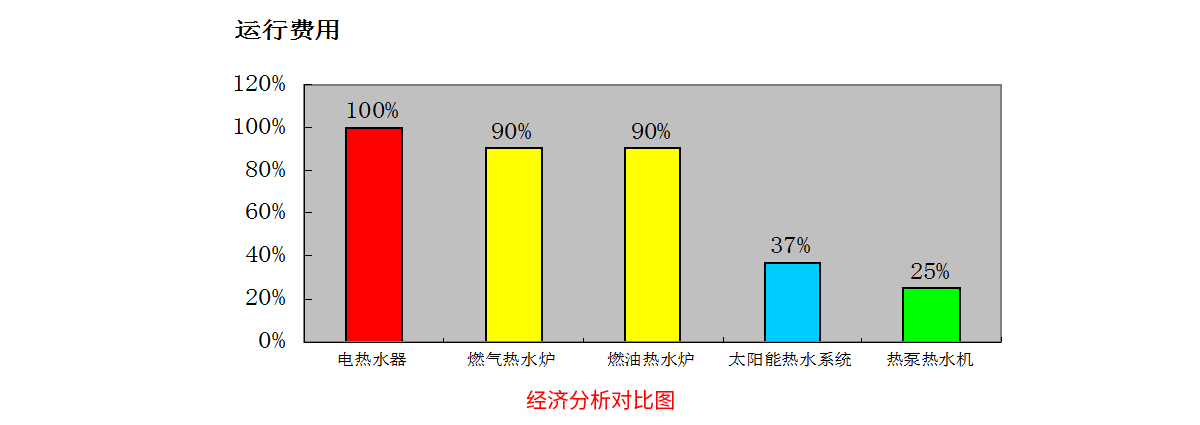

性能对比
对1吨相同温度的水进行加热,使其温度上升35℃所需的热量及能耗如下表:
项目|热水设备 |
空气能热泵 |
电热水器 |
燃气热水炉 |
燃油热水炉 |
使用能源 |
电和空气的热量 |
电 |
液化气 |
柴油 |
能源热值 |
860cal/度 |
860cal/度 |
10800Kcal/kg |
10200Kcal/kg |
热效率 |
420% |
95% |
75% |
75% |
实际热量 |
3268Kcal/度 |
817Kcal/度 |
8100Kcal/kg |
7650Kcal/kg |
加热所耗能量 |
9.4度 |
42.8度 |
4.32kg |
4.57kg |
加热所需费用 |
9.4元 |
42.8元 |
32.4元 |
39.3元 |
环境影响情况 |
无污染 |
无污染 |
有燃烧尾气排放 |
有烟气排放,污染环境 |
安全性能 |
安全可靠 |
电热管易老化,有漏电现象 |
有漏气、火灾、爆炸、中毒等危险存在 |
有漏油、火灾、爆炸等危险存在 |
注:电费按1.0元/度、气费7.5元/Kg、油费8.6元/Kg计。
热水经济效益分析与投资比
用热水单位名称 |
军运会射击馆酒店热水系统工程 |
||||
日用热水总量 |
全天用热水量35吨 |
||||
温升范围 |
从20℃到55℃ |
||||
热水设备类型 |
空气能热泵 |
太阳能电辅助加热 |
电热水器 |
燃气锅炉 |
太阳能联合空气能 |
能耗单位 |
度 |
度 |
度 |
m³ |
度 |
每天消耗能量 |
329 |
1498 |
1498 |
151 |
733 |
每天运行费用 (元) |
329 |
1498 |
1498 |
1132 |
733 |
全年设备需运行时间(天) |
365 |
120 |
365 |
120 |
|
平均每年耗费 (万元) |
12 |
17.9 |
54.7 |
41.3 |
8.8 |
注:电费按1.0元/度、气费7.5元/Kg、油费8.6元/Kg计。
年运行费用对比分析表
用热水单位名称 |
2019军运会接待酒店(日热水量35吨) |
||
设备运行周期 |
空气能热泵配太阳能 |
燃气锅炉 |
电热水器 |
一年运行费用 |
8.8万元 |
41.3万元 |
54.7万元 |
结论 |
1. 同样的水量,加热方式不同,用空气能联合太阳能比电热水器年节省45.9万; 2. 同样的水量,加热方式不同,用空气能联合太阳能比燃气锅炉年节省32.5万 。 |
根据以上分析,使用太阳能联合空气能最为节能,最大限度利用太阳能,其它时间空气能辅助,作为一种洁净的可再生资源,具有其它能源不可比拟的特点,一年四季均可利用,无环境污染,无安全隐患,安全可靠。
使用空气能热泵热水机组集中供热系统能最大限度为用户的热水系统节省营运成本,对比其它传统供热方式,短时间内即可收回初期投资。
