泳池热泵加热恒温方案

项目概况

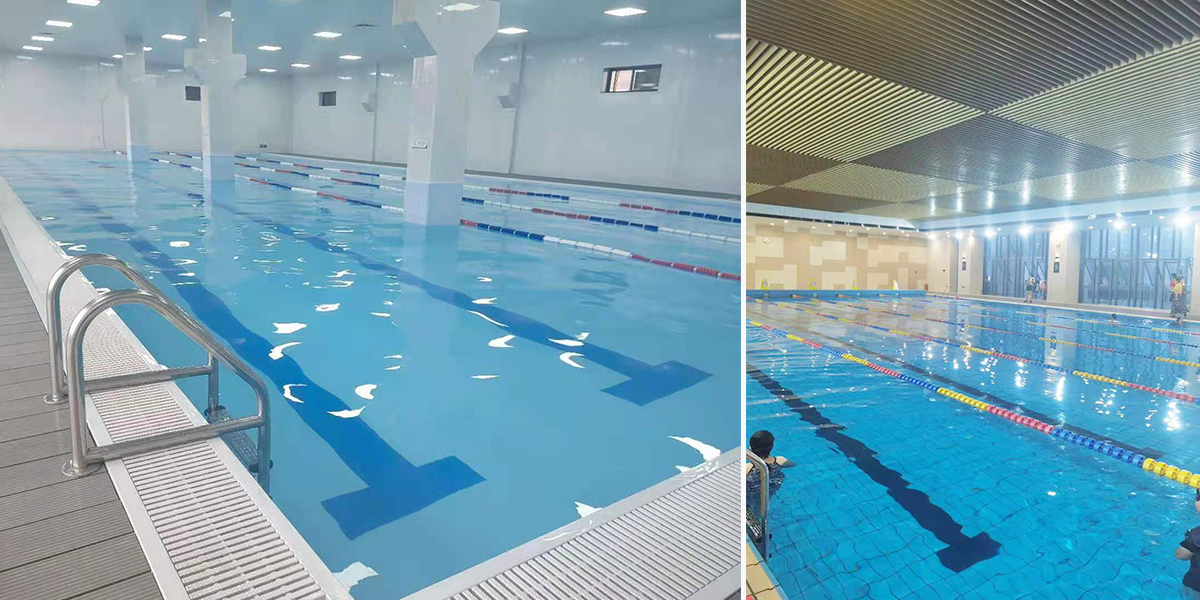

泳池热泵加热恒温方案

武汉市某游泳池容积:500m3 ,池平均深1.5m,面积约330 m2,初次加热按48小时,全年使用。

1、池水温度恒温温28℃。

2、冬季室外∶15℃ 冬季当地自来水温:10℃。

游泳池热泵加热恒温方案空气能热泵设备选型

泳池热水加热设备的计算,主要依据水量的热负荷、日常负荷来确定,同时也是对热水供应系统进行设计和计算的主要依据,根据该游泳池水温要求,结合美的牌泳池热泵机组的产品特点,本着节省设备投资及运行费用考虑。

选用:

1、NZY-15空气能热泵机组6台、标准工况下单机每小时的制热量为57 kW、输入功率11.4 kW,总产热量342kW,在冬天15℃工况下单机每小时的制热量为49kW,总产热量294kW。出回水管联接入泳池,不管是冬夏两季,初次加热还是恒温过程,均能满足设计及性能要求。

2、机组设有温度自动调节装置,可以根椐不同的气温要求调节15℃-50℃的水温。

游泳池热泵加热恒温方案有关运行数据计算

1、热负荷计算

一次性冲击负荷(初次加热或换水)

以冬季15℃的工况计算,自来水温度取最低值:10℃;换水周期48小时,则每小时所需制热量为:

P2h=1.15×V×(t2-t1)×1000/(860×48)=1.15×500×(28-10)×1000/860÷48 =215kw

2、日常负荷:

(1)、弥补散热损失负荷:当泳池水温降为27℃时,每平方米的池水散热量约为200W/m2;即每小时的散热负荷Ph1=200 W/m2×330 m2÷1000=66kW。

(2)、补水补热负荷:以每日补水量为5%的池容积计,冬季15℃工况冷水温度为10℃时,每小时补水补热负荷:

Ph2=V×5%×(t2-t1)×1000/860/24=500×5%×(28-10)×1000/860/24=21kW

该泳池初次加热每小时所需热负荷Q总= P2h + Ph1=215kw +21kW=236kW

该泳池每小时恒温所需热负荷Q恒=Ph2+ Ph1=21kW+66kW=87kW

冬季一次性换水的费用:

运行费用=(11.4kW×6台)×36.7(小时)=2510度

冬季每天恒温的费用:

运行费用=(11.4kW×6台)×6.5(小时)=445度

20℃环境温度下一次性换水的费用:(自来水温:15℃)
